มาตรฐานกระบวนการก่อสร้างโครงสร้างเหล็ก (โครงเหล็ก)

1. การตรวจสอบการยกโครงเหล็ก (การคำนวณการยก)

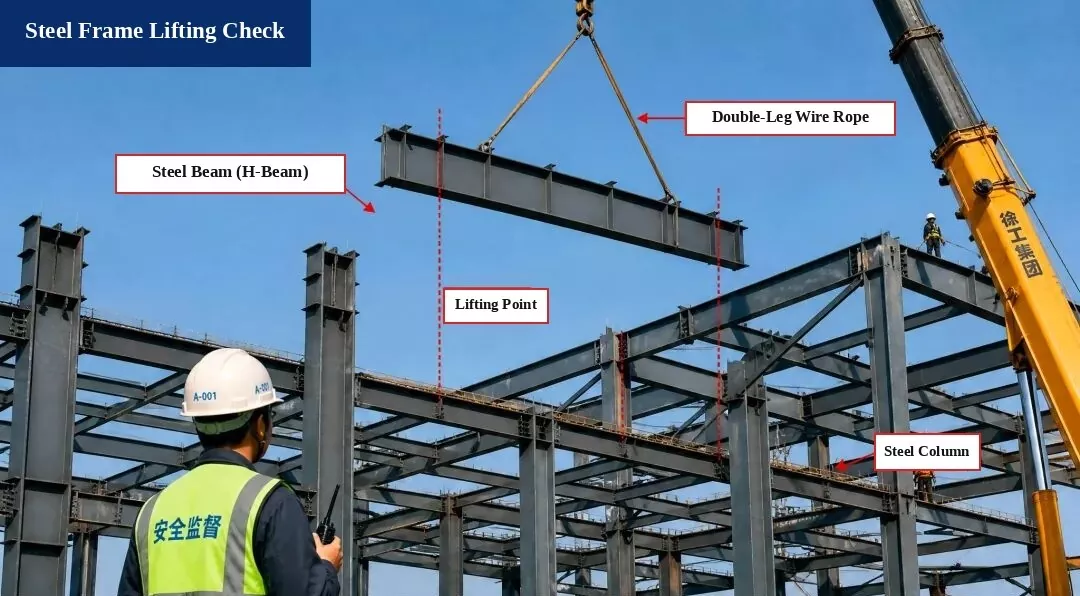

ป้ายกำกับรูปภาพที่แยกออกมา:ส่วนยก: คานเหล็ก (H-Beam) | สลิงยก: สลิงลวดสลิงสองขา | ตำแหน่งจุดยก | เสาโครงเหล็ก | เจ้าหน้าที่ควบคุมความปลอดภัย (หมวกกันน็อค A-001) | เครน: กลุ่ม XCMG

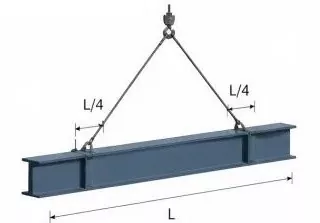

I. แผนภาพการยก

สมาชิก:บีมเหล็ก H500×200×10×16 ยาว L = 12.0 ม

จุดยก:ตั้งไว้ที่ L/4 จากปลายลำแสงแต่ละด้าน

มุมสลิง:α µ 60°

ครั้งที่สอง การคำนวณโหลด

1. น้ำหนักตัวของลำแสง:
G = ρ × V = 78.5 กิโลนิวตัน/ลบ.ม. × 0.212 ลบ.ม./ม. × 12.0 ม. = 199.9 กิโลนิวตัน

2. ปัจจัยโหลดแบบไดนามิก:เอา 1.1

3. น้ำหนักของสลิง:ละเว้น (เล็กน้อย)

4. น้ำหนักยกทั้งหมด:
P = G × 1.1 = 219.9 กิโลนิวตัน

5. ความตึงของสลิง (โหลดที่สมดุล):
T = P / (2 × คอส α) = 219.9 / (2 × คอส 60°) = 219.9 กิโลนิวตัน

III. การตรวจสอบความปลอดภัยของสลิง

1. ประเภทสลิง:เชือกลวดเหล็ก φ20 รับน้ำหนักหัก Fb = 360 kN

2. ปัจจัยด้านความปลอดภัย (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

ตรงตามข้อกำหนดมาตรฐาน!

ตรวจสอบข้อสรุป:
การยกมีความปลอดภัยและเป็นไปตามข้อกำหนดของรหัส

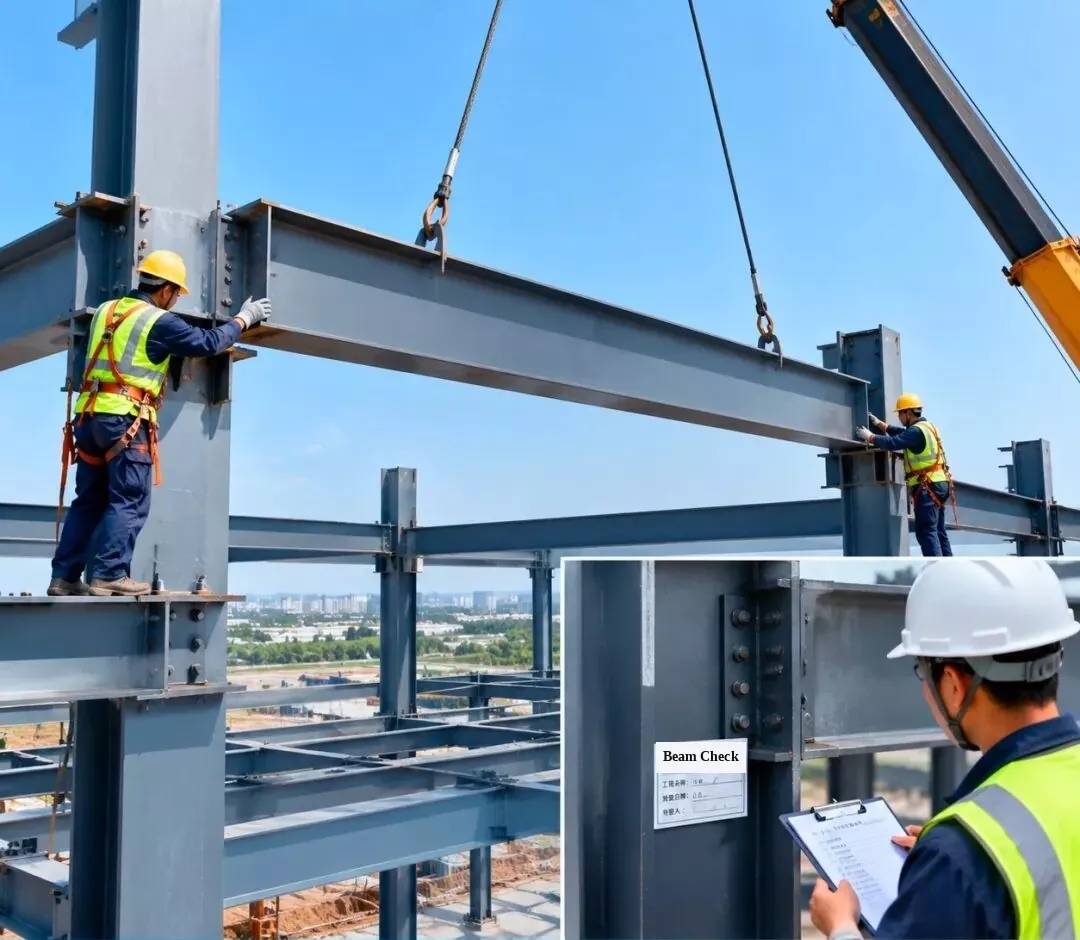

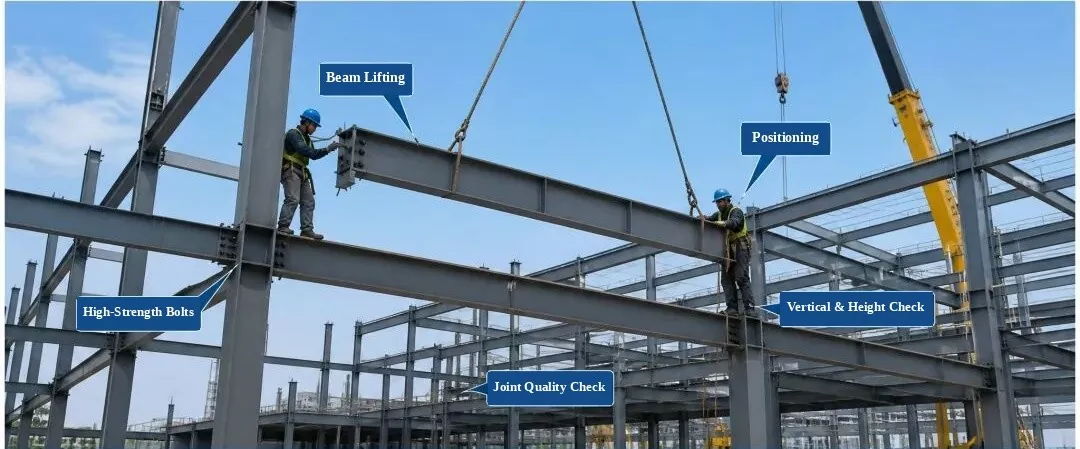

2. การติดตั้งและตรวจสอบโครงเหล็ก — การติดตั้งคานเหล็ก

3. การติดตั้งและตรวจสอบโครงเหล็ก — การติดตั้งโครงหลังคาเหล็ก

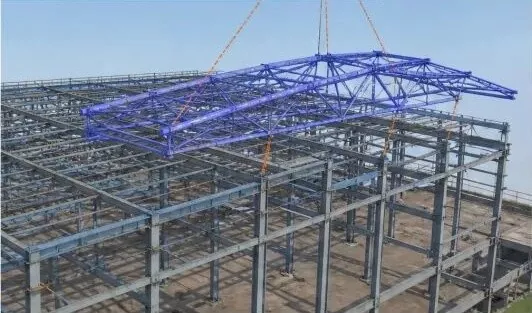

1. การจำลอง 3D BIM:จำลองการติดตั้งโครงหลังคาเหล็กเพื่อปรับปรุงแผนการยกและลำดับการติดตั้ง

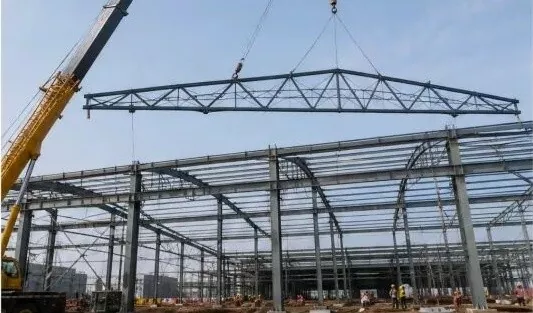

2. การยกโครงหลังคา:ใช้เครนรถบรรทุกเพื่อยกโครงแล้ววางอย่างช้าๆ ในตำแหน่งโดยที่ยังคงสมดุลอยู่

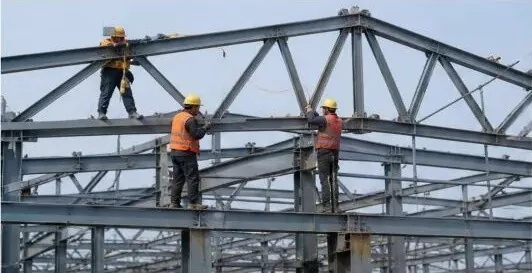

3. การวางตำแหน่งและการแก้ไขชั่วคราว:หลังจากโครงหลังคาเข้าที่แล้ว ให้ยึดไว้ชั่วคราวแล้วปรับตำแหน่งและความสูง (ระดับความสูง)

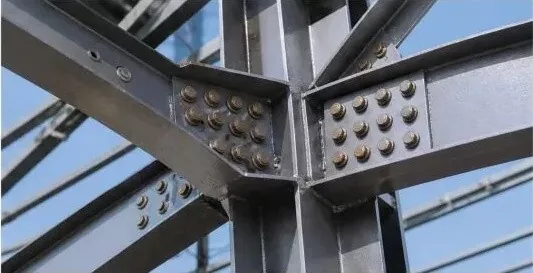

4. การเชื่อมต่อโบลต์ความแข็งแรงสูง:ขันโบลต์ความแข็งแรงสูงตามกฎการออกแบบเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่แข็งแกร่ง

5. การตรวจสอบการติดตั้ง:ตรวจสอบความสูงของโครง ระยะ การโค้งงอ (การโก่งตัว) และการจัดแนวแนวตั้งเพื่อให้แน่ใจว่าเป็นไปตามรหัส

6. บันทึกการตรวจสอบ:หลังจากผ่านการตรวจสอบแล้ว ให้กรอกแบบฟอร์มบันทึกและดำเนินการก่อสร้างขั้นตอนต่อไป

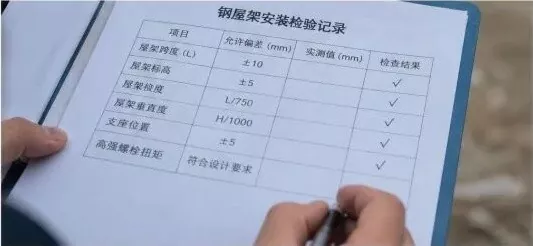

บันทึกการตรวจสอบการติดตั้งโครงหลังคาเหล็ก

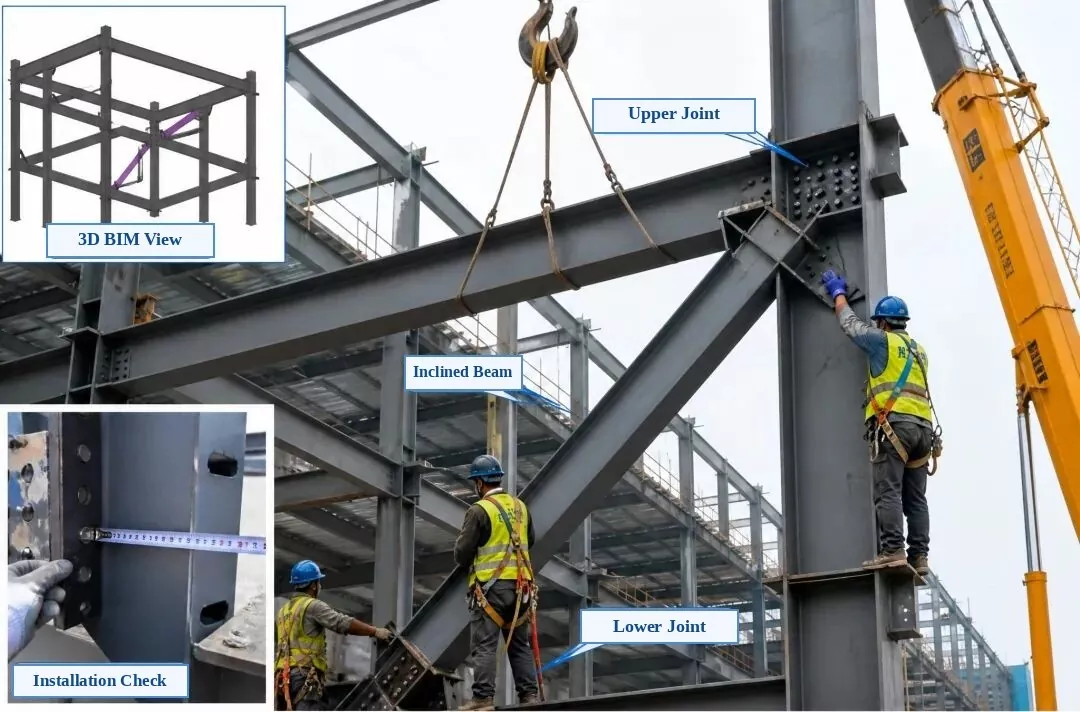

4. การติดตั้งและตรวจสอบโครงเหล็ก - การติดตั้งคานเหล็กเอียง

ป้ายกำกับรูปภาพที่แยกออกมา:สิ่งที่ใส่เข้าไปด้านบนซ้าย: มุมมอง BIM 3D | สิ่งที่ใส่เข้าไปด้านล่างซ้าย: ตรวจสอบการติดตั้ง | ภาพหลัก: ข้อต่อเชื่อมต่อด้านบน, คานเหล็กเอียง (รั้งแนวทแยง), ข้อต่อเชื่อมต่อด้านล่าง

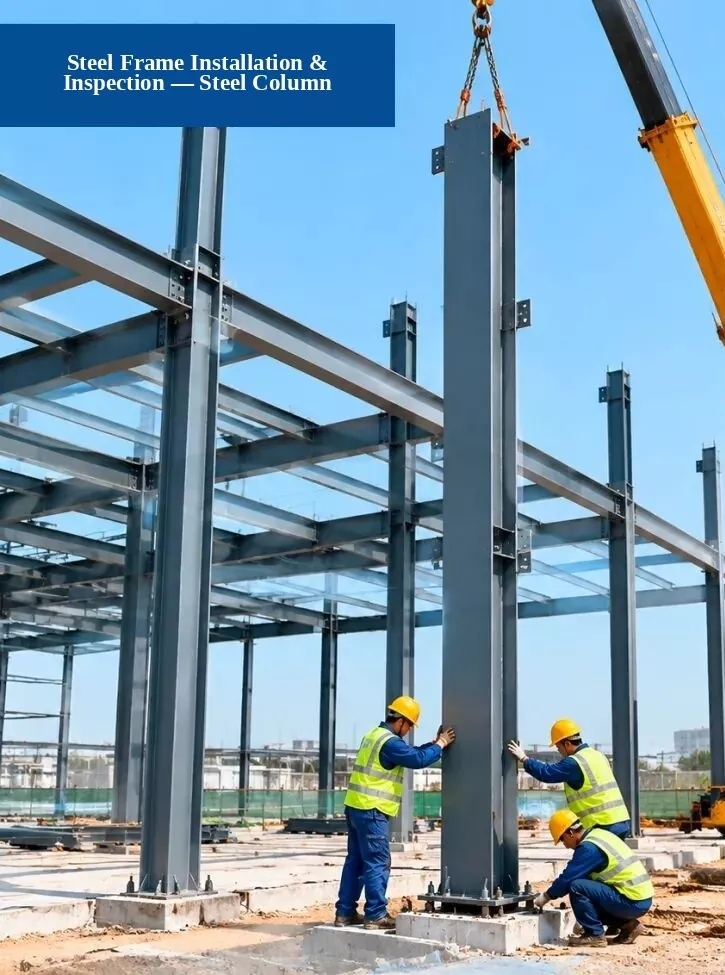

5. การติดตั้งและตรวจสอบโครงเหล็ก — การติดตั้งเสาเหล็ก

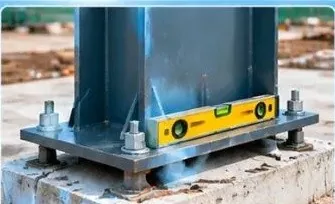

1. การตรวจสอบรากฐาน:ตรวจสอบว่าตำแหน่งสลักเกลียว ความสูงของฐานราก และขนาดของฐานเป็นไปตามข้อกำหนดการออกแบบหรือไม่

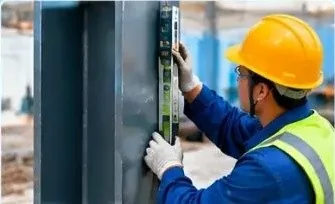

2. การตรวจสอบการจัดตำแหน่งแนวตั้ง:ใช้ระดับรวมสถานี ลูกดิ่งเลเซอร์ หรือระดับแนวตรงเพื่อตรวจสอบว่าเสาเหล็กตั้งตรง (แนวตั้ง) แค่ไหน

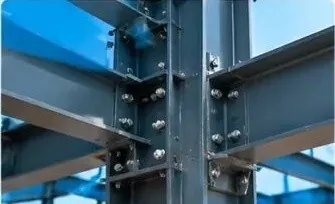

3. การตรวจสอบคุณภาพการเชื่อมต่อ:ตรวจสอบว่าสลักเกลียว รอยเชื่อม และแผ่นเชื่อมต่อที่มีความแข็งแรงสูงเป็นไปตามข้อกำหนดมาตรฐานหรือไม่

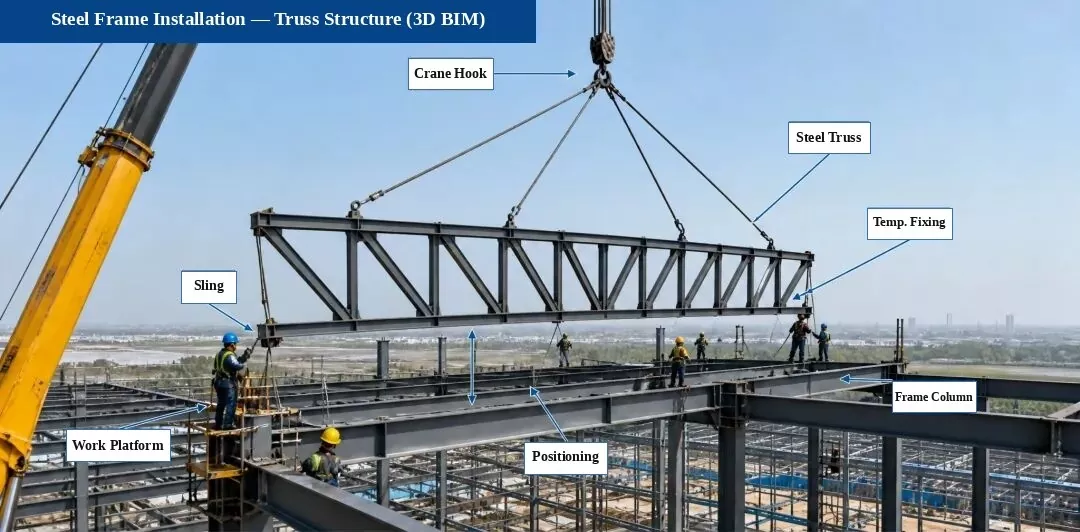

6. การติดตั้งโครงเหล็ก — การติดตั้งโครงสร้างโครงถัก (3D BIM Diagram)

ป้ายกำกับรูปภาพที่แยกออกมา:ตะขอเครน | โครงสร้างโครงเหล็ก | การแก้ไขชั่วคราว | สลิงยก | แพลตฟอร์มการทำงานสูง | ตำแหน่งในตำแหน่ง | เสาโครงเหล็ก

จุดตรวจสอบที่สำคัญ (รูปถ่ายไซต์):

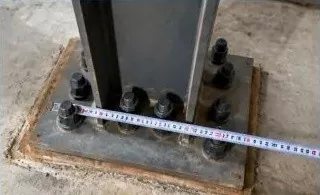

1. ตรวจสอบการสนับสนุนและข้อต่อ

ตรวจสอบตำแหน่งและความสูงของสลักเกลียวเสริม แผ่นชิม และชิ้นส่วนที่ฝังเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดการออกแบบ

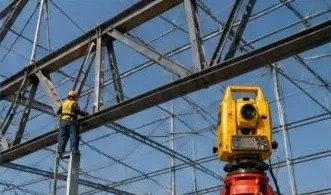

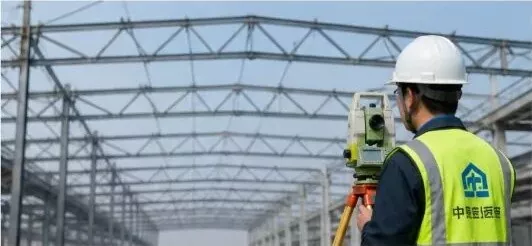

2. การตรวจสอบการจัดตำแหน่งโครงถัก

ใช้สถานีรวมเพื่อวัดเส้นกึ่งกลาง ความสูง และการโค้งงอของโครงถัก และทำการปรับการจัดตำแหน่ง

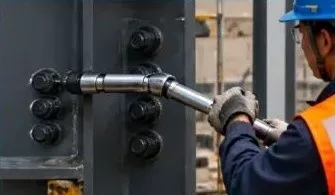

3. การตรวจสอบโบลต์กำลังสูง

ตรวจสอบจำนวน ขนาด และแรงบิดของสลักเกลียวกำลังสูง และทดสอบอีกครั้งตามรหัสที่กำหนด

บันทึก:โครงสร้างโครงในโครงการนี้ประกอบไว้ล่วงหน้าในโรงงานและยกขึ้นในส่วนต่างๆ ที่ไซต์งาน เพื่อให้มั่นใจในการติดตั้ง คุณภาพ และความปลอดภัยที่แม่นยำ

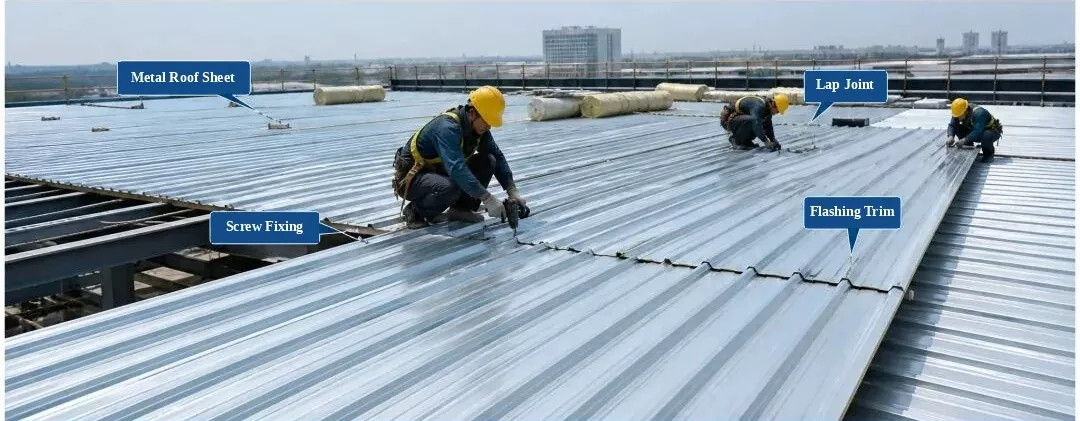

7. การติดตั้งและตรวจสอบโครงเหล็กและแผ่นหลังคาเมทัลชีท

8. การติดตั้งและตรวจสอบโครงเหล็ก — การติดตั้งบันไดเหล็กและราวจับ

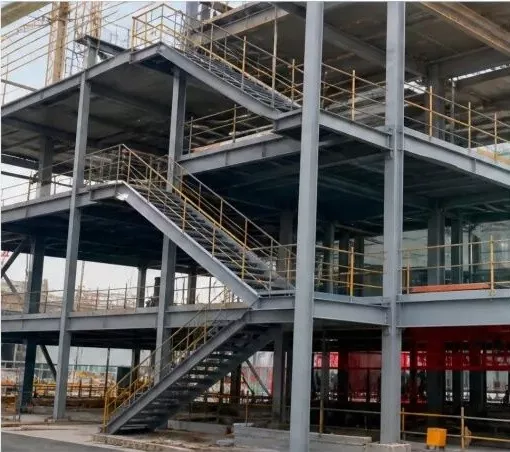

1. บันไดและราวบันไดเหล็กสำเร็จรูป (รูปภาพไซต์)

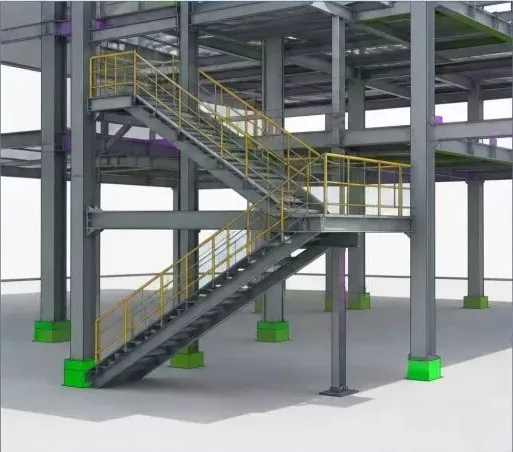

2. 3D BIM Model (บันไดเหล็กและราวจับ)

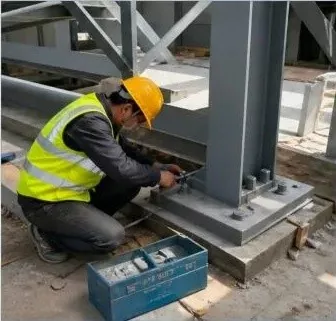

3. งานติดตั้งบันไดเหล็ก (หน้างาน)

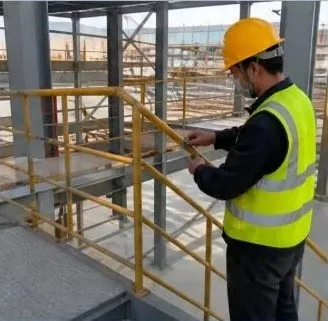

4. การติดตั้งราวบันได (งานไซต์งาน)

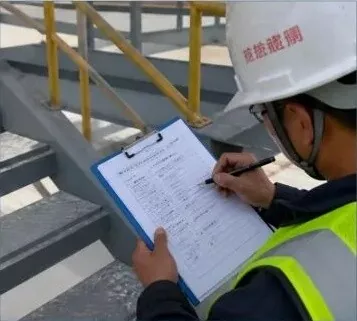

5. การตรวจสอบคุณภาพการติดตั้ง (Site Check)
