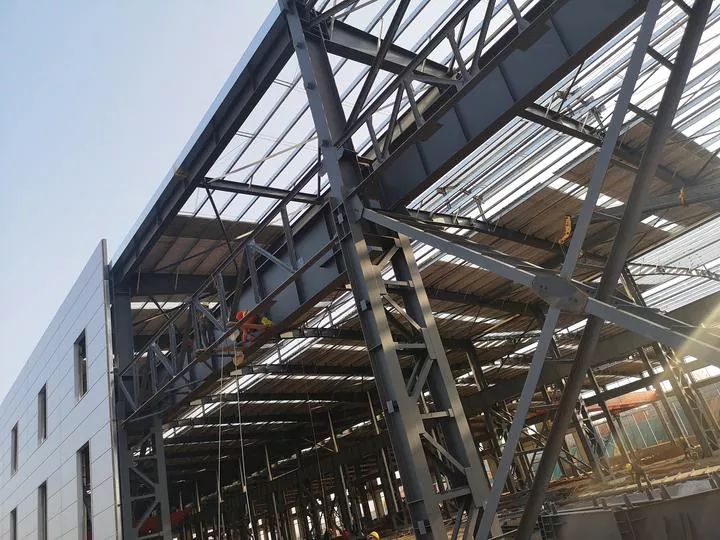

8 คำถามทางเทคนิคขั้นสูงเกี่ยวกับการออกแบบโครงสร้างเหล็กและการวิเคราะห์ความล้มเหลว

ในเล่มที่แล้ว เราได้อธิบายแนวคิดพื้นฐาน 7 ประการ ได้แก่ อัตราส่วนความเรียว ผลกระทบของไดอะแฟรม แรงเฉือนล่าช้า และขีดจำกัดการโก่งตัว โดยมุ่งเน้นไปที่หัวข้อพื้นฐาน เช่น ความเสถียรของชิ้นส่วน การถ่ายโอนโหลด และการจำแนกส่วนประกอบ

เป็นเล่มที่ 2 ของมืออาชีพรายนี้โครงสร้างเหล็กซีรีส์ถามตอบ บทความนี้จะดำเนินต่อไปจากเนื้อหาก่อนหน้านี้และเจาะลึกในหัวข้อเฉพาะทางที่ครอบคลุมวิธีการออกแบบ คุณสมบัติของวัสดุ และกลไกความล้มเหลว รวมถึงการออกแบบพลาสติก การใช้ความแข็งแรงหลังการโก่งงอ การวิเคราะห์อันดับสอง ผลกระทบของ Bauschinger และการแตกหักแบบเปราะ

ไตรมาสที่ 1 หลักการพื้นฐานของวิธีการออกแบบพลาสติกคืออะไร?

วิธีการออกแบบพลาสติกใช้กับโครงสร้างเหล็กที่ไม่แน่นอนทางสถิต เมื่อความเครียดที่โซนที่กำหนดไว้ล่วงหน้าของชิ้นส่วนโครงสร้างถึงความแข็งแรงของผลผลิตของเหล็ก บานพับพลาสติกจะก่อตัวขึ้น ทำให้สามารถกระจายแรงภายในของโครงสร้างทั้งหมดได้ ต้องมีการควบคุมอย่างเข้มงวดตลอดการคำนวณเพื่อหลีกเลี่ยงการก่อตัวของกลไกที่แปรผันหรือการเสียรูปของโครงสร้างมากเกินไป

ไตรมาสที่ 2 ความแตกต่างในการใช้งานระหว่างเหล็กจัดฟันเข้ามุมและเหล็กจัดฟันแนวทแยง

เหล็กค้ำมุมทำหน้าที่เป็นตัวรองรับที่อยู่นอกระนาบเพื่อรักษาความมั่นคงของคานเหล็กทั่วโลก มีการใช้เครื่องหมายปีกกาแนวทแยงเพื่อควบคุมการเสียรูปด้านข้างโดยรวมของโครงสร้าง

ไตรมาสที่ 3 คำจำกัดความของระนาบความแข็งสูงสุด

ระนาบที่หน้าตัดหมุนรอบแกนหลักถูกกำหนดให้เป็นระนาบที่มีความแข็งสูงสุด ส่วนที่เป็นเหล็กส่วนใหญ่จะมีแกนหลักเซนทรอยด์สองแกน ได้แก่ แกนหลักที่มีโมเมนต์ความเฉื่อยมากกว่า และแกนรองที่มีโมเมนต์ความเฉื่อยน้อยกว่า

ไตรมาสที่ 4 แนวคิดเรื่องความแข็งแกร่งหลังการโก่งงอ

เมื่อการโก่งงอเฉพาะที่เกิดขึ้นในโครงของชิ้นส่วนรับแรงดัดงอ ส่วนประกอบจะไม่สูญเสียความสามารถในการรับน้ำหนักทั้งหมดทันที และประสิทธิภาพการทำงานของตลับลูกปืนที่ตกค้างบางส่วนยังคงสามารถรักษาไว้ได้ ทฤษฎีการออกแบบที่ใช้ประโยชน์อย่างเต็มที่และใช้ความจุที่เหลือดังกล่าวเรียกว่าวิธีการออกแบบโดยพิจารณาจากความแข็งแรงหลังการโก่งของราง

คำถามที่ 5 คำอธิบายของโมเมนต์อันดับสองและการวิเคราะห์อีลาสโตพลาสติกอันดับสอง

การวิเคราะห์เชิงเส้นแบบทั่วไปจะไม่สนใจโมเมนต์การโค้งงอเพิ่มเติมที่เกิดจากการเสียรูปของโครงสร้าง ในทางตรงกันข้าม การวิเคราะห์ลำดับที่สอง (การวิเคราะห์แบบไม่เชิงเส้นทางเรขาคณิต) จะคำนึงถึงโมเมนต์การดัดงอพิเศษที่เกิดจากการเสียรูปของโครงสร้างภายใต้แรงกระทำ โดยที่ความสัมพันธ์ระหว่างน้ำหนักบรรทุกและการเสียรูปจะแสดงคุณลักษณะที่ไม่เป็นเชิงเส้น บนพื้นฐานนี้ การวิเคราะห์อีลาสโตพลาสติกลำดับที่สองยังรวมเอาพฤติกรรมอีลาสโตพลาสติกแบบไม่เชิงเส้นของวัสดุของเหล็กหลังจากให้ผลผลิตสำหรับการคำนวณโครงสร้างทั่วโลก

คำถามที่ 6 Bauschinger Effect คืออะไร?

หลังจากที่เหล็กถูกรับแรงดึงเพื่อทำให้เกิดการเสียรูปแบบพลาสติกแล้วจึงขนถ่ายออก ความแข็งแรงของผลผลิตจะลดลงภายใต้การโหลดแบบย้อนกลับในภายหลัง และการเสียรูปพลาสติกถาวรที่ไม่สามารถกลับคืนสภาพได้ยังคงอยู่หลังจากการขนถ่าย คุณสมบัติของวัสดุนี้มีชื่อว่า Bauschinger effect

คำถามที่ 7 กลไกการก่อตัวของการฉีกขาดของแผ่นลาเมลลาร์

ความเค้นตกค้างเกิดจากการหดตัวของความเย็นของตะเข็บเชื่อมหลังการเชื่อม แผ่นเหล็กบางหรือไม่มีข้อจำกัดสามารถขยายและหดตัวได้อย่างอิสระเพื่อคลายความเครียดภายใน อย่างไรก็ตาม แผ่นหนาหรือแผงที่แข็งทื่อจะถูกจำกัดโดยส่วนประกอบที่อยู่ติดกัน และไม่สามารถหดตัวได้อย่างอิสระ ทำให้เกิดความเค้นดึงขนาดใหญ่ที่ตั้งฉากกับพื้นผิวแผ่น ความเค้นเฉพาะจุดในพื้นที่ที่มีข้อจำกัดสูงอาจมีค่าความแข็งแรงครากของเหล็กได้หลายเท่า ส่งผลให้แผ่นฉีกขาดตามทิศทางความหนาในที่สุด ซึ่งหมายถึงการฉีกขาดแบบลาเมลลาร์

คำถามที่ 8 โหมดความล้มเหลวประเภทใดที่เปราะบางแตกหัก

การแตกหักแบบเปราะหมายถึงความล้มเหลวของโครงสร้างอย่างกะทันหันโดยไม่มีสารตั้งต้นที่ชัดเจน ความเค้นที่เกิดขึ้นจริงบนหน้าตัดเมื่อแตกหักนั้นต่ำกว่ากำลังครากและความต้านทานแรงดึงของเหล็กมาก โหมดความล้มเหลวนี้มีต้นกำเนิดมาจากการแพร่กระจายของข้อบกพร่องภายในเล็กๆ น้อยๆ ภายในเหล็กอย่างต่อเนื่อง และการขยายตัวของรอยแตกร้าวอย่างรวดเร็วที่ไม่เสถียร เมื่อรอยแตกถึงขนาดวิกฤต รอยแตกจะขยายออกด้วยความเร็วสูงมาก โดยไม่มีคำเตือนการเสียรูปพลาสติกก่อนที่จะเกิดความเสียหาย ส่งผลให้เกิดความเสี่ยงที่สูงมาก

หมายเหตุปิด

การตรวจสอบทั้งสองเล่ม: เล่มแรกมุ่งเน้นไปที่ความเสถียรของสมาชิก ในขณะที่เล่มที่สองมุ่งเน้นไปที่วิธีการออกแบบและกลไกความล้มเหลว เมื่อรวมเข้าด้วยกันจะครอบคลุมข้อกังวลหลักโดยทั่วไปโครงสร้างเหล็กวิศวกรรมศาสตร์: วิธีรับประกันความเสถียรของชิ้นส่วน วิธีคำนวณโครงสร้าง และวิธีที่วัสดุเสียหาย ประเด็นที่เกี่ยวข้องทั้งสามประการนี้ก่อให้เกิดกรอบความรู้หลักของการออกแบบโครงสร้างเหล็ก

หวังว่าทั้งสองเล่มนี้จะช่วยให้ผู้อ่านสร้างระบบแนวคิดที่ชัดเจน ช่วยให้สามารถระบุธรรมชาติของปัญหาทางวิศวกรรมได้อย่างแม่นยำ และกำหนดแนวทางการวิเคราะห์ที่เกี่ยวข้องได้อย่างรวดเร็วเมื่อเผชิญกับปัญหาเชิงปฏิบัติ ผู้อ่านสามารถสื่อสารและหารือเกี่ยวกับแนวคิดทางเทคนิคที่น่าสับสนอื่นๆ ที่พบในการทำงานประจำวัน
