5 คำถามทางวิศวกรรมโครงสร้างเหล็กทั่วไปและคำตอบทางเทคนิค

การออกแบบ ผลิต และก่อสร้างนอกสถานที่ของวิศวกรรมโครงสร้างเหล็กเกี่ยวข้องกับแนวคิดทางกลระดับมืออาชีพ พารามิเตอร์ส่วนประกอบ และการจำแนกประเภทโครงสร้าง ในระหว่างการวาดรายละเอียดรายวัน การตรวจสอบโหลด และการเปรียบเทียบโครงร่าง ผู้ปฏิบัติงานจำนวนมากมักมีข้อสงสัยเกี่ยวกับคำศัพท์ทางเทคนิค ผลกระทบทางกล และเกณฑ์การคัดเลือกชิ้นส่วนโครงสร้าง เพื่อช่วยให้ช่างเทคนิคระดับแนวหน้าและผู้ประสานงานการค้าต่างประเทศแยกแยะทฤษฎีหลักได้อย่างรวดเร็วและหลีกเลี่ยงข้อผิดพลาดในการออกแบบ เอกสารนี้จึงรวบรวมคำถามระดับมืออาชีพที่พบบ่อยเกี่ยวกับโครงสร้างเหล็กพร้อมคำตอบที่กระชับ

ไตรมาสที่ 1 ไดอะแฟรมเอฟเฟกต์คืออะไร?

ผลกระทบของไดอะแฟรมหมายถึงพฤติกรรมเชิงกลที่แผงหุ้มต้านทานการเสียรูปในระนาบที่เกิดจากแรงในระนาบโดยอาศัยความแข็งแรงเฉือนของตัวเอง ความแข็งและความแข็งแกร่งของส่วนประกอบเป็นตัวบ่งชี้สำคัญสองตัวในการประเมินประสิทธิภาพของส่วนประกอบ

ไตรมาสที่ 2 shear lag และ shear lag มีผลเป็นแนวคิดเดียวกันหรือไม่

พวกเขาอ้างถึงปรากฏการณ์ทางกลที่เหมือนกัน "shear lag" เป็นเพียงอีกชื่อหนึ่งของเอฟเฟกต์ shear lag ซึ่งสามารถอธิบายได้ด้วยหลักการของ Saint-Venant ในระหว่างการถ่ายโอนโหลดภายในชิ้นส่วน การส่งแรงเฉือนที่ล่าช้าในพื้นที่ทำให้เกิดการกระจายความเครียดปกติเหนือหน้าตัดที่ไม่สม่ำเสมอ และปรากฏการณ์นี้เรียกรวมกันว่า shear lag

ไตรมาสที่ 3 การโก่งตัวของโครงสร้างเหล็กมากเกินไปจะส่งผลอะไรบ้าง?

ถ้าเกิดการโก่งตัวจริงของกโครงสร้างเหล็กเกินขีดจำกัดที่ระบุโดยรหัส การเสียรูปของส่วนประกอบที่มองเห็นได้จะเกิดขึ้น และทำให้รูปลักษณ์ทางสถาปัตยกรรมเสีย ในขณะเดียวกัน ประสิทธิภาพการบริการของอาคารจะลดลง และการโก่งตัวที่มากเกินไปในระยะยาวจะทำให้เกิดอันตรายต่อความปลอดภัยของโครงสร้างอีกด้วย

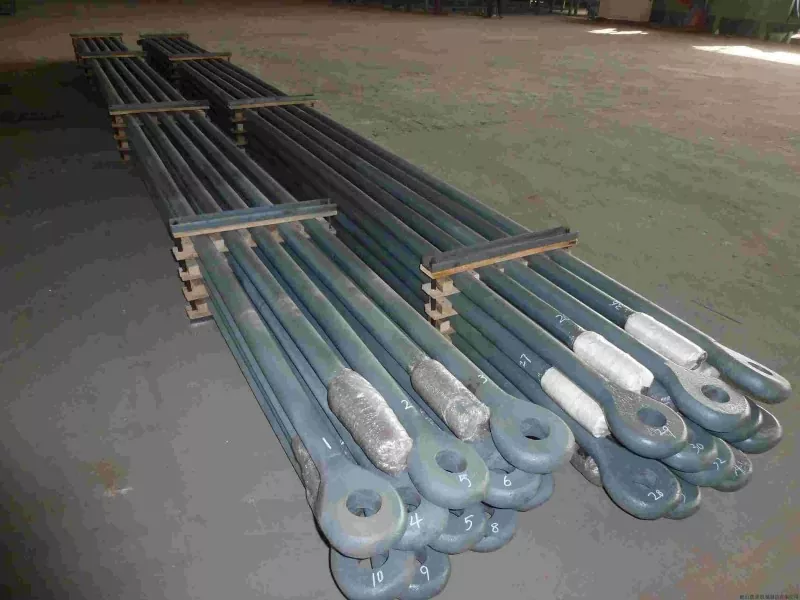

ไตรมาสที่ 4 วิธีแยกแยะก้านผูกแบบแข็งออกจากก้านผูกแบบยืดหยุ่นได้อย่างไร?

คันชักแบบแข็งสามารถรับทั้งแรงตึงและแรงอัด และโดยทั่วไปจะใช้เหล็กมุมคู่หรือท่อเหล็กกลมที่มีหน้าตัด คันชักแบบยืดหยุ่นสามารถต้านทานแรงดึงโดยไม่มีความสามารถในการรับแรงอัดเท่านั้น ซึ่งโดยทั่วไปจะประดิษฐ์จากเหล็กกล้ามุมเดียวหรือท่อกลม

คำถามที่ 5 ความจุแบริ่งหลังโก่งหมายถึงอะไร?

ความสามารถในการรับน้ำหนักหลังการโก่งงอโดยเฉพาะหมายถึงความสามารถในการรับน้ำหนักที่เหลือของส่วนประกอบที่มีผนังบางหลังจากการโก่งเฉพาะที่เกิดขึ้น ดัชนีนี้ถูกกำหนดร่วมกันโดยอัตราส่วนความกว้าง-ความหนาของเพลทและเงื่อนไขการควบคุมขอบ: อัตราส่วนความกว้าง-ความหนาที่มากขึ้นและขอบเขตที่แข็งแกร่งขึ้นจะส่งผลให้ความสามารถในการรับน้ำหนักที่เหลือหลังการโก่งงอของชิ้นส่วนสูงขึ้น

บทสรุป

ทฤษฎีที่เกี่ยวข้องกับการออกแบบ การผลิต และการก่อสร้างโครงสร้างเหล็กนั้นกว้างขวางและเชื่อมโยงกัน และการถามตอบข้างต้นครอบคลุมเพียงประเด็นทั่วไปเพียงเล็กน้อยเท่านั้นวิศวกรรมโครงสร้างเหล็กเป็นสาขาวิชาที่บูรณาการความรู้ทางทฤษฎีและประสบการณ์เชิงปฏิบัติ การจะเชี่ยวชาญประเด็นสำคัญเหล่านี้ต้องอาศัยมากกว่าการท่องจำคำจำกัดความ การเปรียบเทียบ การไตร่ตรอง และการตรวจสอบซ้ำในการปฏิบัติงานจริงของโครงการเป็นสิ่งที่ขาดไม่ได้ หวังว่าเอกสารถามตอบนี้จะช่วยให้ผู้อ่านมีจุดเริ่มต้นที่ชัดเจน ช่วยให้พวกเขาค้นหาข้อมูลอ้างอิงและวิธีแก้ปัญหาที่เกี่ยวข้องได้อย่างรวดเร็วเมื่อประสบปัญหาทางวิศวกรรมในทางปฏิบัติ
