คู่มือฉบับสมบูรณ์เกี่ยวกับส่วนประกอบโครงสร้างเหล็ก: สมาชิกรองและรายละเอียดการเชื่อมต่อ

ฉบับที่แล้วแสดงรายละเอียดและแผนผังของส่วนประกอบรับน้ำหนักหลักและส่วนประกอบค้ำยันและความมั่นคงโครงสร้างเหล็กส่วนประกอบ เซสชั่นนี้จะดำเนินต่อไปด้วยการแนะนำส่วนประกอบรองและส่วนประกอบที่แนบมา ตลอดจนการเชื่อมต่อและอุปกรณ์ประกอบโครงสร้าง ด้านล่างนี้คือคำอธิบายตำแหน่งเค้าโครงทั่วไปและรายการส่วนประกอบแต่ละส่วนในอาคารที่ทำจากเหล็ก

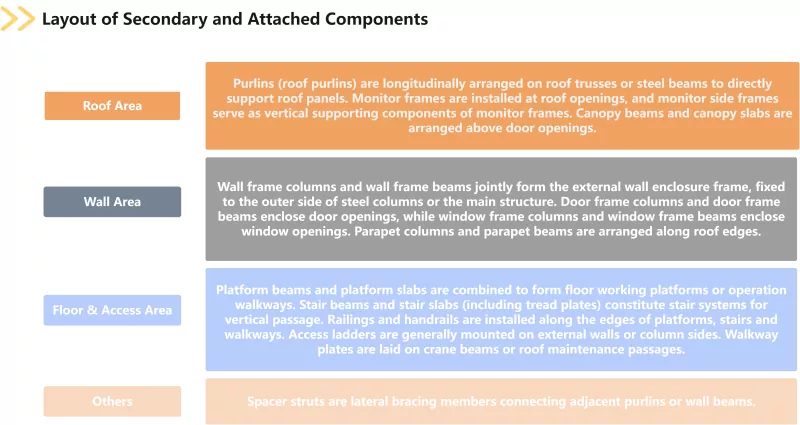

ส่วนประกอบรองและส่วนประกอบที่แนบมา ได้แก่ แป เสาโครงผนัง คานโครงผนัง โครงมอนิเตอร์ โครงด้านข้างมอนิเตอร์ คานบันได แผ่นพื้นบันได คานชานชาลา แผ่นพื้น ราวบันได ราวจับ บันไดเข้าถึง แผ่นทางเดินและสตรัทสเปเซอร์ เสาโครงประตู คานโครงประตู คานกรอบหน้าต่าง คานกรอบหน้าต่าง คานทรงพุ่ม แผ่นพื้นกันสาด เสาเชิงเทิน และคานเชิงเทิน แปจะแบ่งออกเป็นแปหลังคาและแปผนัง ในขณะที่แผ่นพื้นบันไดจะคลุมแผ่นดอกยาง การดำเนินงานของอาคาร เช่น สิ่งล้อมรอบ ทางเดิน แสงกลางวัน และการระบายอากาศ ส่วนประกอบรองและส่วนประกอบที่แนบมาจะส่งแรงลม ภาระหิมะ และภาระอื่น ๆ ไปยังโครงสร้างหลัก เป็นชิ้นส่วนที่ขาดไม่ได้ที่รับประกันความสมบูรณ์และฟังก์ชั่นการบริการของอาคารเหล็ก

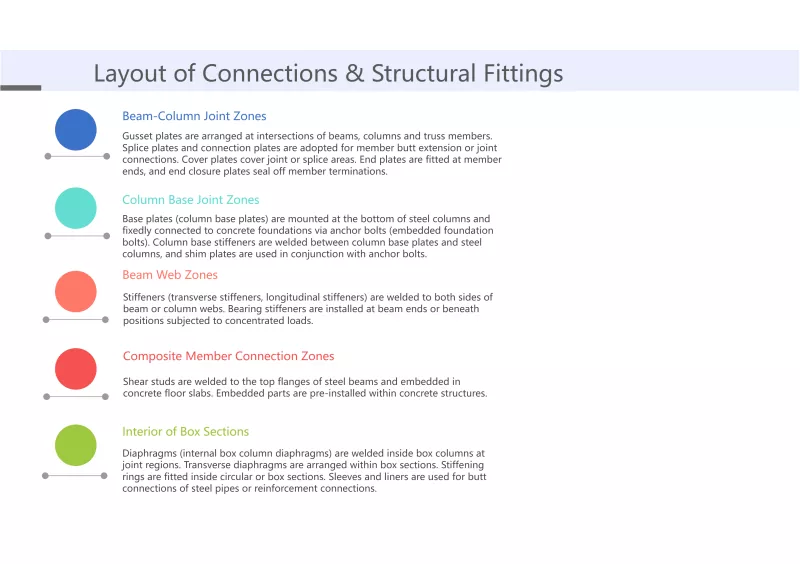

อุปกรณ์เชื่อมต่อและอุปกรณ์โครงสร้างประกอบด้วยแผ่นเป้าเสื้อกางเกง ตัวทำให้แข็ง ตัวทำให้แบริ่งแข็ง แผ่นชิม แผ่นเชื่อมต่อ แผ่นประกบ แผ่นปิด แผ่นปลาย แผ่นปลาย แผ่นฐาน ตัวทำให้แข็งฐานเสา สลักเกลียวยึดเสา สลักเกลียวความแข็งแรงสูง สลักเกลียวธรรมดา หมุดตัด ชิ้นส่วนฝัง ปลอก ปลอก แหวนทำให้แข็ง ไดอะแฟรม และไดอะแฟรมตามขวาง ตัวทำให้แข็งแบ่งออกเป็นตัวทำให้แข็งตามขวางและตัวทำให้แข็งตามยาว แผ่นฐานรวมถึงแผ่นฐานเสา สลักเกลียวยึดคอลัมน์เรียกอีกอย่างว่าสลักเกลียวฝังตัว กระดุมเฉือนเรียกอีกอย่างว่าตัวเชื่อมต่อแบบสตั๊ด ไดอะแฟรมครอบคลุมไดอะแฟรมภายในสำหรับคอลัมน์กล่อง เนื่องจากเป็นหมวดหมู่ที่สำคัญของโครงสร้างเหล็กส่วนประกอบ การเชื่อมต่อ และอุปกรณ์ประกอบโครงสร้างจะกำหนดโดยตรงว่าส่วนประกอบรับน้ำหนักทั้งหมดสามารถทำงานประสานกันได้อย่างมีประสิทธิภาพหรือไม่ และเส้นทางการถ่ายโอนโหลดมีความต่อเนื่องและเชื่อถือได้หรือไม่

จนถึงขณะนี้ ส่วนประกอบโครงสร้างเหล็กหลักสี่ประเภทจำแนกตามองค์ประกอบโครงสร้างได้ถูกแยกออกทั้งหมดแล้ว ส่วนประกอบทั้งหมดข้างต้นวาดบนแบบก่อสร้างอาคารเหล็ก รวมอยู่ในการวิเคราะห์แรงในรายงานการคำนวณโครงสร้าง และคงไว้อย่างถาวรในโครงสร้างที่เสร็จสมบูรณ์ การรวมกันของส่วนประกอบจะแตกต่างกันไปตามประเภทโครงการที่แตกต่างกัน ความเข้าใจที่ถูกต้องเกี่ยวกับตำแหน่งการทำงานและลอจิกเลย์เอาต์ของส่วนประกอบแต่ละประเภทเป็นข้อกำหนดเบื้องต้นสำหรับการรวบรวมใบเรียกเก็บเงินตามปริมาณที่ถูกต้องและการกำหนดราคาต่อหน่วยที่ครอบคลุมอย่างสมเหตุสมผล เช่นเดียวกับรากฐานในการรับรองว่าจุดประสงค์ในการออกแบบโครงสร้างเหล็กสามารถเปลี่ยนเป็นอาคารทางกายภาพที่ปลอดภัยและเชื่อถือได้
